EV TÖLTŐ CSATLAKOZÓ

Az elektromos járművek töltőcsatlakozóinak (az elektromos autók töltőcsatlakozóinak és töltőaljzatainak) megértése fontos az elektromos járművek tulajdonosai, töltőállomás-beszállítói vagy telepítői és döntéshozói számára, mivel ez a fizikai kapcsolat az elektromos autók töltője és az elektromos autó között, lehetővé téve az elektromos áram áramlását a töltőt az elektromos autóhoz. Az alábbi képen összefoglaljuk a piacon jelenleg használt elektromos autók csatlakozóit.

A Type 1 EV töltőcsatoló, más néven J-dugó, a SAE J1772 szabvány szerint készült, és egyfázisú 120 V-os vagy 240 V-os váltakozó áramú töltéshez használható.

A 2-es típusú elektromos autók csatlakozója és töltőaljzata megfelel az IEC 62196 szabványnak, és főként egyfázisú (240 V) vagy háromfázisú (480 V) váltakozó áramú töltéshez egyaránt használható.

A GB/T 20234 szabványos AC EV töltőcsatlakozó 7 lyukkal rendelkezik, hasonló a Type 2 kialakításhoz, de nem teljesen ugyanaz.

Kombinált töltőrendszer (CCS):
A CCS támogatja a Combo 1 és Combo 2 csatlakozókkal ellátott elektromos járművek töltését 60 kW vagy 600 kW teljesítményig. A rendszer két további egyenáramú érintkezővel bővíti az elektromos autó bemeneti töltőaljzatát a meglévő AC és kommunikációs érintkezők alá.

A GB/T 20234 egyenáramú csatlakozót Kína tervezte, ennek a csatlakozónak 9-lyuk kialakítása teljesen eltér az AC csatlakozóétól. Támogatja a DC gyorstöltést 80A-tól 500A-ig.

A CHAdeMO-t globális iparági szabványként javasolta egy azonos nevű, öt nagy japán autógyártót tömörítő egyesület, az eredeti CHAdeMO 1.{1}} szabvány akár 62,5 kW-ot is képes leadni 500V-on és 125A egyenáram speciális CHAdeMO csatlakozóval. A frissített CHAdeMO 2.0 specifikáció akár 400 kW-ot támogat 1000 V egyenárammal (DC).

Az észak-amerikai töltési szabvány – NASC EV töltődugók és -aljzatok, más néven SAE J3400 EV töltődugók és -aljzatok, ugyanazt a csatlakozó kialakítást használják AC és DC töltéshez. Megtalálhatóak a Tesla autókban. Jelenleg ezt a szabványt a Tesla nyitotta meg a világ előtt, felkérve a töltőhálózat-üzemeltetőket és az autógyártókat, hogy alkalmazzák ezt a kialakítást.

Összefoglalva, a töltőcsatlakozók méretei, kialakítása és kompatibilitása az elektromos jármű márkájától és modelljétől függően eltérő. A különböző elektromos járművek különböző típusú töltőcsatlakozókat igényelnek, ezért elengedhetetlen a megfelelő csatlakozó kiválasztása a biztonságos és hatékony töltés érdekében. folyamat.

Mik a Senku EV töltőcsatlakozó tulajdonságai?

Az anyagválasztás pontossága nagyobb hangsúlyt fektet a minőségre, a jó alapanyagok pedig elengedhetetlenek a jó minőségű termékek előállításához. A szigorú gyártási folyamatok biztosítják, hogy minden műveleti lépés megfeleljen a munka szabványainak és követelményeinek. Átfogó termékminőség-ellenőrző berendezések és eljárások biztosítják, hogy az egyes csatlakozók elektromos teljesítménye sértetlen legyen a szállítás előtt.



Az EV-dugó tartós PC-anyagból készült, ellenáll az ütéseknek, az időjárásnak és a hőmérséklet-változásoknak, így hosszabb élettartamot biztosít. Megfelel az UL{{0}}V0 égésgátlási szabványoknak, és egy darabból, fröccsöntött héjjal rendelkezik a stabilitás és a biztonság érdekében.



A közönséges műanyagból hiányzik a keménység, a tartósság és az UV-állóság, ami repedésekhez és gyenge égésgátláshoz vezethet, ami tűzveszélyt jelent. Ezenkívül a kétrészes kialakítás csökkenti a vízállóságot.



Az EV töltőcsatlakozó terminálja H62 réz sárgarézből készült, és 3 mm-es ezüstréteggel van bevonva, alacsony érintkezési ellenállást és hatékony áramvezetést biztosítva. A csatlakozók nem feketülnek el vagy öregednek el, még hosszan tartó töltés során sem.



Az egyenetlen ezüstbevonatú közönséges réz sárgaréz csökkenti a kapocs szilárdságát, ami deformációhoz, töréshez, rossz vezetőképességhez és lehetséges problémákhoz, például laza csatlakozásokhoz és túlmelegedéshez vezet.



A 99,99%-os tisztaságú rézmag alacsony ellenállást és magas vezetőképességet kínál, minimalizálva a vezetékveszteséget és a hőt a töltés során. A TPU külső köpeny megfelel a ROHS és REACH szabványoknak, kiváló kopásállóságot, időjárási, UV- és lángállóságot biztosítva.



A gyenge rézmagok vezetőképessége alacsony, nagy az ellenállása és nagy a szennyeződés szintje, így a kábelek hajlamosak a túlmelegedésre. A kábel külső burkolata újrahasznosított anyagokból készül, amelyek nem tartósak és hajlamosak a repedésre.

A PA66+GF30 PA66 műanyag, 30% üvegszál hozzáadásával. Nagy szilárdságú és merev, 100 MPa feletti szakítószilárdsága és 5000 MPa feletti rugalmassági modulusa lehetővé teszi, hogy törés vagy deformáció nélkül ellenálljon a nagy külső erőknek. Ezenkívül ez az anyag jó hőállósággal rendelkezik, a termikus deformáció hőmérséklete meghaladja a 200 fokot, ami segít megőrizni fizikai tulajdonságait magas hőmérsékletű környezetben, lágyulás nélkül. Az anyag kiváló kopásállósággal is rendelkezik, gyakori használat és érintkezési súrlódás esetén sima és sértetlen felületet biztosít, és nem könnyen kopik.

Ezért a PA{0}}GF30-ból készült elektromos töltőcsatlakozó héj tartósabb és megbízhatóbb a gyakorlatban, így a felhasználóknak hosszú távú stabil élményt nyújtanak.

A polikarbonát (PC) kiváló ütésállóságú műanyag, amely több mint 200-szorosa a közönséges üvegnek, és jó hőállósággal rendelkezik, így alkalmas -45 fokos hőmérsékleti tartományon belüli használatra. +140 fokig, és akár rövid távú használatra is 150 fok felett. A PC-ből készült EV-töltő csatlakozófej hatékonyan ellenáll a külső hatásoknak, és megőrzi szerkezeti stabilitását magas hőmérsékletű környezetben anélkül, hogy könnyen deformálódna. Az időjárásálló PC-csatlakozófej nem öregszik és nem romlik a napsugárzás, az eső vagy a hőmérséklet-változás miatt, ami növeli a csatlakozó kopásállóságát a hosszú távú használat során, és meghosszabbítja a termék élettartamát. Fontos, hogy a PC-anyagok kiváló égésgátló tulajdonságokkal rendelkeznek, UL94-V0 égésgátló besorolással. Ez azt jelenti, hogy a PC-anyagok gyorsan kialhatnak, ha tűznek vannak kitéve, csökkentve a tűzveszélyt és további biztonsági védelmet nyújtanak a felhasználók számára.

Az EV dugó és aljzat kivezetésének anyaga H62 sárgaréz, amely kiválóan alkalmas a csatlakozókapcsokhoz. A H62 sárgaréz egy nagy teljesítményű ötvözet, kiváló elektromos vezetőképességgel – több mint 98%-kal –, amely biztosítja az elektromos energia hatékony átvitelét töltés közben és csökkenti az energiaveszteséget. A cink hozzáadása növeli a korrózióállóságot, így alkalmassá teszi a zord környezetnek való hosszú távú kitettségre. Ezek a jellemzők segítenek megőrizni a terminál sértetlenségét és a jó érintkezést a gyakori csatlakoztatás és használat során, ezáltal kevésbé hajlamosak a kopásra vagy rossz érintkezésre, és jelentősen meghosszabbítják a terminál élettartamát.

Az összes fém közül az ezüst rendelkezik a legmagasabb vezetőképességgel és hővezető képességgel, ami segít csökkenteni az érintkezési ellenállást. Ezért a töltőállomás dugójának és az elektromos autó töltőaljzatának ezüstözött kezelését követően az ezüstbevonat nagy vezetőképességű és hővezető védőréteget képez a terminál felületén. Ez hatékonyan csökkenti az ellenállást és az energiaveszteséget az áram áthaladásakor. Ugyanakkor ez a folyamat javítja a terminál hővezető képességét, elősegíti a hő gyors elvezetését és megakadályozza a túlmelegedést nagy áramköri körülmények között, ezáltal javítja a biztonságot. Különösen azoknál a csatlakozóknál, amelyeknek ellenállniuk kell a nagy áramerősségnek, a rossz vezetőképesség gyors hőmérséklet-emelkedést okozhat a csatlakozás helyén, ami károsíthatja a csatlakozót. Az ezüstbevonat segíthet elkerülni az ilyen problémákat, biztosítva a csatlakozó stabilitását és biztonságát.

Ezenkívül az ezüstözött jelentősen javítja a kapcsok forrasztási teljesítményét. Az ezüst kémiai tulajdonságai lehetővé teszik a forrasztás során a forraszanyaggal való jobb kötést, erős és kis ellenállású kötést képezve. Ez nem csak a forrasztás minőségét javítja, hanem a forrasztási kötés stabilitását és tartósságát is.

A nagy pontosságú oxigénmentes tiszta rézhuzalmag nagyon alacsony ellenállással rendelkezik, ami megkönnyíti az áram áthaladását, hatékonyan csökkenti a vezetékveszteséget és javítja az energiaátviteli hatékonyságot

A kábelköpeny anyaga környezetbarát, jó kopásállósággal, időjárásállósággal, UV-állósággal és jó égésgátlással rendelkezik.

A dugaszolható és kihúzható élettartam arra vonatkozik, hogy a csatlakozó hányszor képes ellenállni az ismételt be- és kihúzásnak a tényleges használat során. Ez közvetlenül kapcsolódik a csatlakozó stabilitásához és teljesítményéhez hosszú távú használat esetén. Ha a bedugós élettartam rövid, a csatlakozó gyenge érintkezést, kilazulást vagy akár sérülést is tapasztalhat ismételt használat után, ami befolyásolhatja a készülék normál működését. Ellenkezőleg, ha a bedugós élettartam hosszabb, az azt jelzi, hogy a csatlakozó szerkezeti szilárdsága és tartóssága jobb, és gyakori használat esetén is jó csatlakozási hatást képes fenntartani. Az összes Senku EV töltőcsatlakozó típusa 10000+ szervizidőn túl.

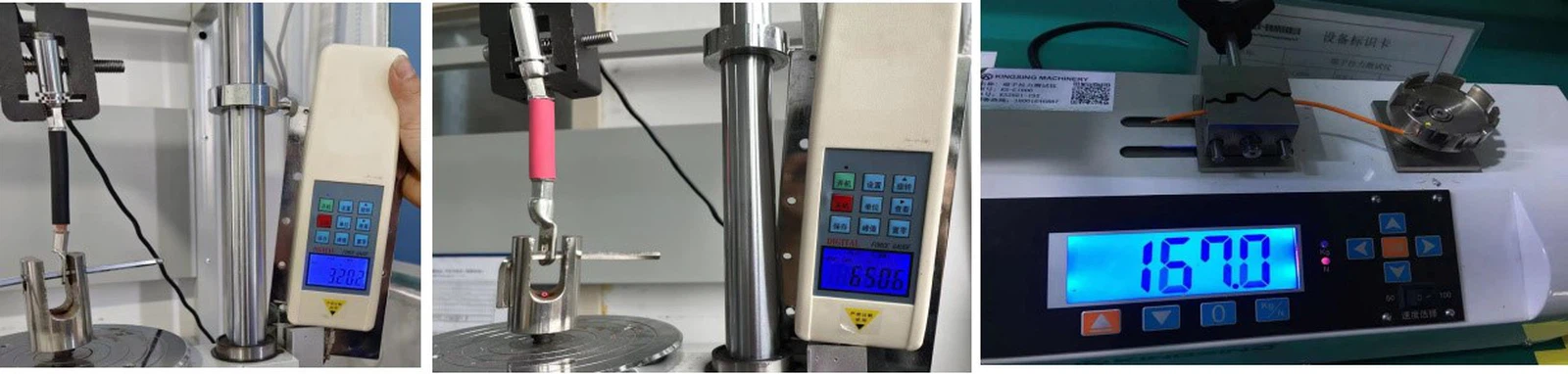

Üzemünk szigorú minőség-ellenőrzési intézkedéseket alkalmaz annak biztosítására, hogy minden elektromos jármű töltőcsatlakozója megfeleljen az ügyfelek elvárásainak.

Az egyik legprofesszionálisabb ev töltőcsatlakozó-gyártó és -szállítóként minőségi termékek és jó ár jellemzi minket. Biztos lehet benne, hogy itt vásárol ev töltőcsatlakozót gyárunkból.
