Műszaki előírás
|
Elektromos teljesítmény. |
||
|
Névleges áram/feszültség |
250A 1000V DC |
|
|
Mechanikai élettartam |
terhelés nélkül dugja be / dugja ki > 10000 alkalommal |
|
|
Tok anyaga |
Hőre lágyuló, égésgátló UL osztályú94-0 |
|
|
Pin |
Cooper ötvözet, szilánk bevonatú |
|
|
Működési hőmérséklet |
-30 fok ~ + 50 fok |
|
|
IP védettségi osztály |
IP 55 (működő állapot) |
|
|
Modell |
Kábelspecifikus |
Kábel hossza |
|
SENKU IEC-3-IVc-250A |
2*70 + 1*25 + 6*0,75 mm² (TPE / TPU) |
Testreszabott |

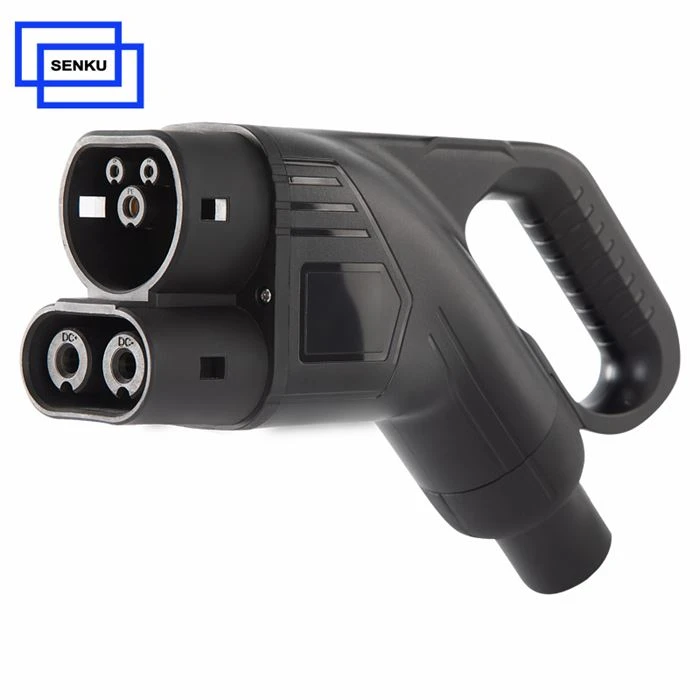

Európában és a legtöbb ázsiai országban az elektromos járművek töltése alkalmazkodik a CCS2 csatlakozókhoz. Ez egyfajta kombinált töltőrendszer (CCS) az 1000 V DC gyorstöltéshez. A SENKU IEC-3-IVc-250A 250A DC autós töltő CCS2 csatlakozóval minden olyan elektromos autót tölthet, amely rendelkezik CCS2 bemeneti aljzattal.
Az autós töltő CCS2 csatlakozójának szállítási tesztfolyamata
|
Megjelenési ellenőrzés Ellenőrizze a 250A DC autós töltő CCS2 csatlakozó nyomtatott tartalmát, győződjön meg arról, hogy a logó, a modell és az egyéb információk összhangban vannak a rajzzal. |
||
|
Tételek |
Standard |
Tesztgép/szerszám |
|
Tartalom nyomtatása |
Rajz/Vásárlói kérés |
Vizuális |
|
Tápkábel színe |
DC+=Piros, DC-=Fekete |
Vizuális |
|
PE kábel színe |
Zöld+sárga |
Vizuális |
|
Jelkábel színe |
CP=Fehér |
Vizuális |
|
PT1000 kábel színe |
T1=barna, T2=szürke, T3=kék, T4=lila |
Vizuális |
|
Méretvizsgálat Ellenőrizze a kimeneti kábel hosszát, a csupaszkábel hosszát és a kábel átmérőjét, hogy megbizonyosodjon arról, hogy megfelelnek a rajz követelményeinek. |
||
|
Tételek |
Standard |
Tesztgép/szerszám |
|
A kábel teljes átmérője |
Teljesítse a rajzkérést |
Acél szabály |
|
Vég kábel csupaszító hossz (T1,T4,PP,CP,DC+DC-PE) |
Teljesítse a rajzkérést |
Acél szabály |
|
Kimeneti kábel hossza |
Teljesítse a rajzkérést |
Szalag |
|
Terminal Pull Force teszt Rögzítse a kábelt és a terminált az erőtesztelő gépen, majd a gép továbbra is erőt fog kifejteni, hogy megpróbálja szétválasztani a csatlakozót és a kábelt. 70 mm² esetén a thr gyártásnak biztosítania kell, hogy a kábel ne húzódjon ki a csatlakozóból 2700 N feszültség alatt. |
||
|
Tételek |
Standard |
Tesztgép/szerszám |
|
70 mm² kábelhúzó erő |
Nagyobb vagy egyenlő, mint 2700 N |
Erőmérő |
|
35 mm² kábelhúzó erő |
Nagyobb vagy egyenlő, mint 2200 N |
Erőmérő |
|
0,75 mm² kábelhúzó erő |
Nagyobb vagy egyenlő, mint 80 N |
Erőmérő |
|
Hőmérséklet-emelkedési teszt Tartson fenn 250A áramot a DC+ és DC - terminálokon 1-2 órán keresztül, figyelje meg a CCS2 dugó hőmérsékletváltozását, majd ellenőrizze, hogy a 250A DC autós töltő CCS2 csatlakozó terminál hőmérséklet-emelkedése kisebb-e 50K-nál. ; Ha a hőmérséklet-emelkedés az<50K, it means that the Combo CCS2 EVSE plug can be safely used for continuous charging with 250A current |
||
|
Tételek |
Standard |
Tesztgép/szerszám |
|
Névleges áram |
250A |
Hőmérséklet-emelkedés vizsgáló gép |
|
Hőmérséklet emelkedés |
<50K |
Hőmérséklet-emelkedés vizsgáló gép |
|
Elektromos teljesítmény teszt Ellenőrizze a töltődugó folytonosságát, feszültségét és ellenállását, hogy megbizonyosodjon arról, hogy az összeszerelési folyamat során nem veszett el kábel vagy terminál, és hogy a dugó jó teljesítményű. |
||
|
Tételek |
Standard |
Tesztgép/szerszám |
|
Névleges feszültség |
1000VDC |
Átfogó tesztelő |
|
Szigetelési ellenállás |
＞1000MΩ |
|
|
Érintkezési impedancia |
0.5mΩ |
|
|
Ellenáll a feszültségnek |
3000V |
|
|
RC ellenállás |
1500Ω ± 1% |
|
A piac a legjobb módja a minőség tesztelésének. Az elmúlt néhány évben az ügyfelek Európa legtöbb országában továbbra is a SENKU IEC{0}}IVc sorozatú DC autós töltő CCS2 csatlakozóját használták. A vásárlók egyöntetű véleménye szerint ez egy költséghatékony és megbízható termék. A COMBO CCS2 elektromos jármű töltőcsatlakozóiról további részletekért forduljon hozzánkeladó csapat, Köszönöm!
Milyen anyagú a kábel?
A 250A DC autós töltő CCS2 dugós kábelvezető nagy pontosságú oxigénmentes tiszta réz, a kábel külső héja pedig TPU anyagból készül;
A nagy pontosságú oxigénmentes tiszta rézhuzalmag nagyon alacsony ellenállással rendelkezik, ami megkönnyíti az áram áthaladását, és hatékonyan csökkenti a huzalveszteséget, javítva az energiaátviteli hatékonyságot. A TPU anyagú kábelköpeny anyaga környezetbarát, jó kopásállósággal, időjárásállósággal, UV-állósággal és jó égésgátlással rendelkezik.
