Rövid bevezetés
A töltési sebesség növekedésével fokozatosan előtérbe kerültek a kábelek és elektromos csatlakozók műszaki korlátai. Az egyenáramú gyorstöltőknek nagyobb vezetékekre van szükségük a nagyobb áram átviteléhez, de ez azt is eredményezheti, hogy a kábelek terjedelmessé válnak, és kényelmetlenné válhatnak a felhasználók számára. A folyadékhűtéses töltőkábelek vékonyabb vezetékekkel és folyadékhűtési technológiával hatékonyan csökkenthetik a kábelek és a jármű elektromos csatlakozóinak egyenáramú érintkezőinek hőmérsékletét, miközben csökkentik a kábelek súlyát, így könnyebben kezelhetők és használhatók.
A folyadékhűtéses CCS dugós töltőkábel hőelvezetésének elve:
Vezesse a hűtőfolyadék áramlását egy elektronikus szivattyún keresztül. Amikor a hűtőfolyadék áthalad aFolyadékhűtéses 500A-es CCS csatlakozókkábel, elveszi a hőt a kábelről és a töltőcsatlakozóról, és visszatér az üzemanyagtartályba (hűtőfolyadék tárolására); Ezután egy elektronikus szivattyú hajtja a hőt a radiátoron keresztül.
Műszaki előírás
|
Elektromos teljesítmény. |
||

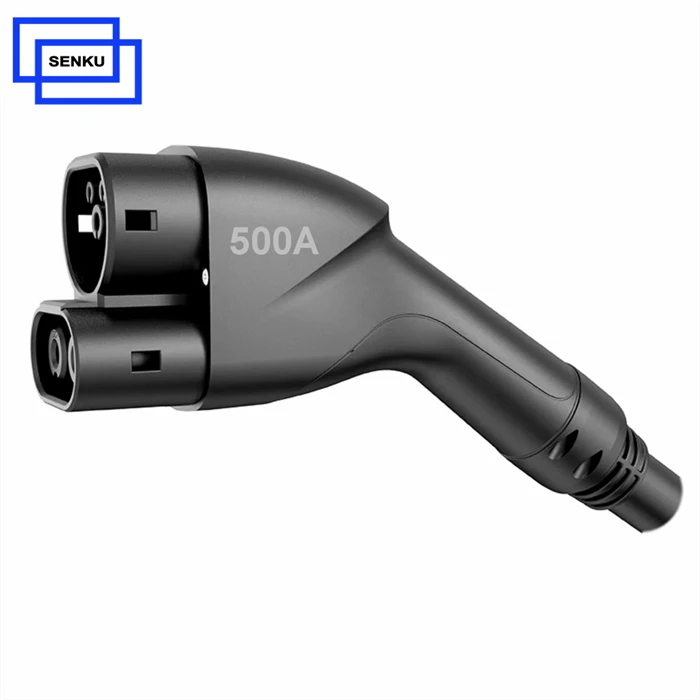

| Modell | SENKU IEC-3-IVc-500A | |
|
Névleges áram |
500A |
|
|
Üzemi feszültség |
1000V DC |
|
|
Mechanikai élettartam |
terhelés nélkül dugja be / dugja ki > 10000 alkalommal |
|
|
Tok anyaga |
Hőre lágyuló, égésgátló UL osztályú94-0 |
|
|
Magatartás Pin |
Cooper ötvözet, szilánk bevonatú |
|
|
Működési hőmérséklet |
-30 fok ~ + 50 fok |
|
|
IP védettségi osztály |
IP 55 (működő állapot) |
|
Az érintkezési ellenállás fontos minőségi mutatója a kábelek és a kapcsok közötti csatlakozásnak, amely meghatározza a csatlakozási pont hőtermelését. A csatlakozási pont hőtermelésének csökkentésére és az áramterhelhetőség javítására aFolyadékhűtéses 500A-es CCS csatlakozókA Senku által gyártott kábel és töltőpisztoly terminál ultrahangos hegesztéssel van hegesztve.
A töltőpisztoly behelyezése során bekövetkező mechanikai ütközés miatt a kapcsok és a csatlakozó vezetékek rögzítése, valamint a pisztolyfej por- és vízállóságának biztosítása érdekében egyes pisztolyfejek belsejében nagy hővezető képességű tömítőanyaggal vannak feltöltve.
További részletek errőlFolyadékhűtéses 500A-es CCS csatlakozók, vegye fel velünk a kapcsolatoteladó csapat, Köszönöm!
Kapcsolódó információk
A folyadékhűtéses töltőpisztoly mellett a folyadékhűtéses modul is a folyadékhűtéses töltőrendszer egyik központi eleme. A folyadékhűtő modul hőleadási elve az, hogy a hűtőfolyadékot a folyadékhűtéses töltőmodul belső és külső radiátorai között keringeti egy vízszivattyún keresztül, elvonva a modul hőjét.
